Технология
3D-сканирование деталей —
точные данные для производства
Профессиональное 3D-сканирование деталей, узлов и объектов любой геометрии. Получайте точные цифровые данные для реверс-инжиниринга, контроля качества или создания CAD-модели. Выезд по всей России.
Для чего
Когда нужно 3D-сканирование
Сканирование — это первый шаг в большинстве наших проектов. Точные данные позволяют работать с деталями без чертежей.

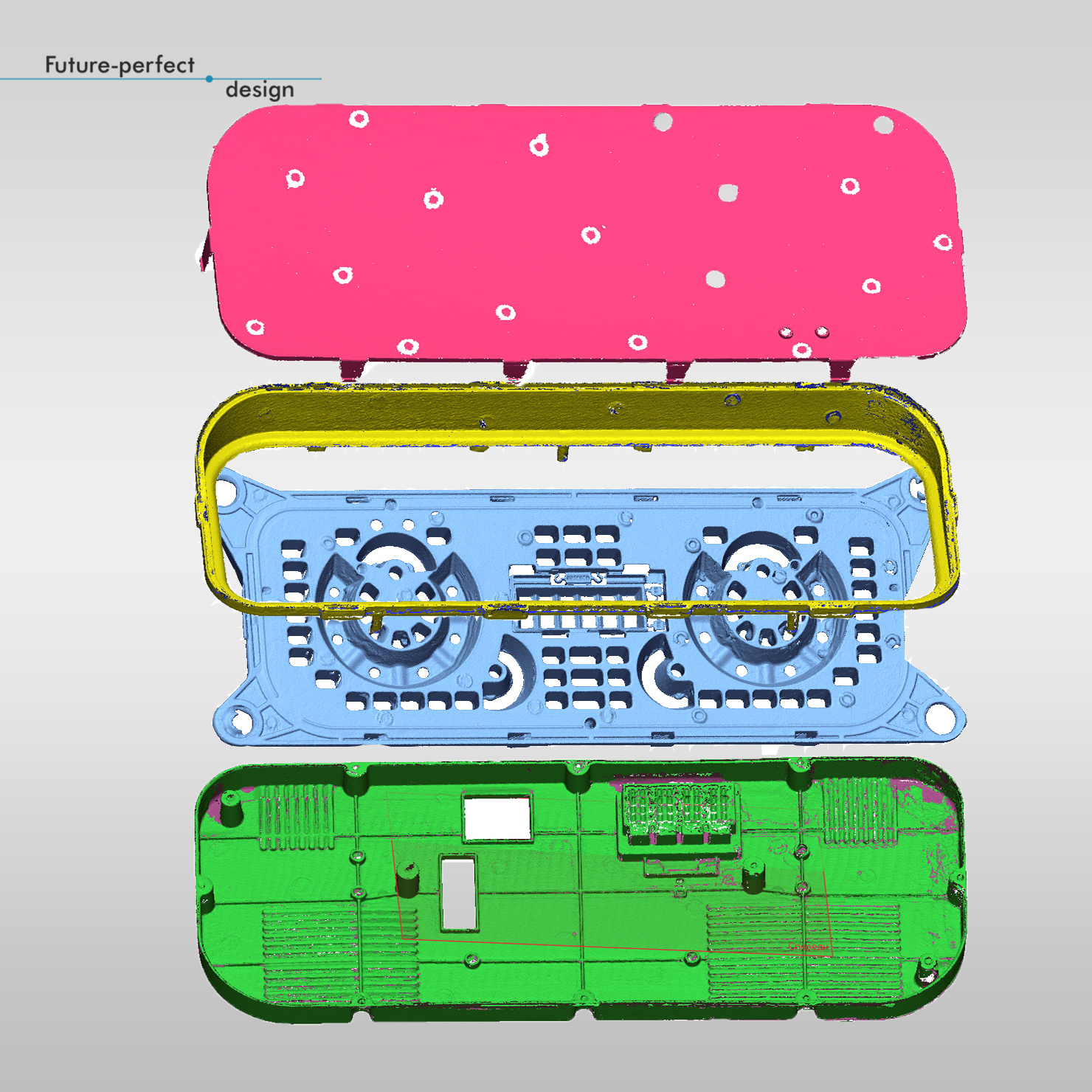

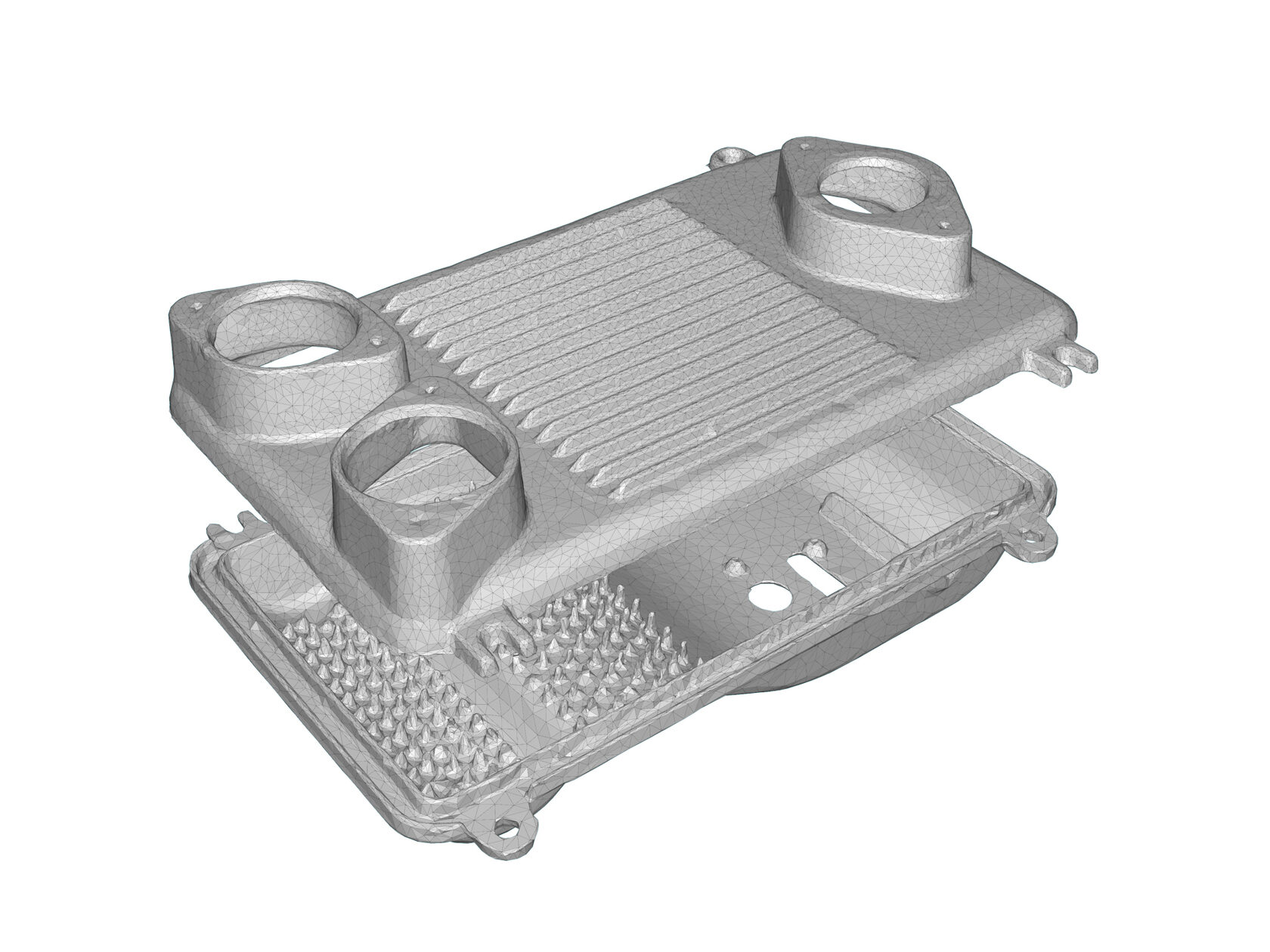

| Реверс-инжиниринг Сканируем деталь для создания CAD-модели и конструкторской документации. Незаменимо когда нет чертежей или детали изношены. | Контроль геометрии Сравниваем скан изготовленной детали с CAD-моделью или эталоном. Выявляем отклонения и формируем протокол с цветовой картой. | Импортозамещение Сканируем оригинальную импортную деталь для создания аналога. Исходные данные для разработки КД и запуска производства. |

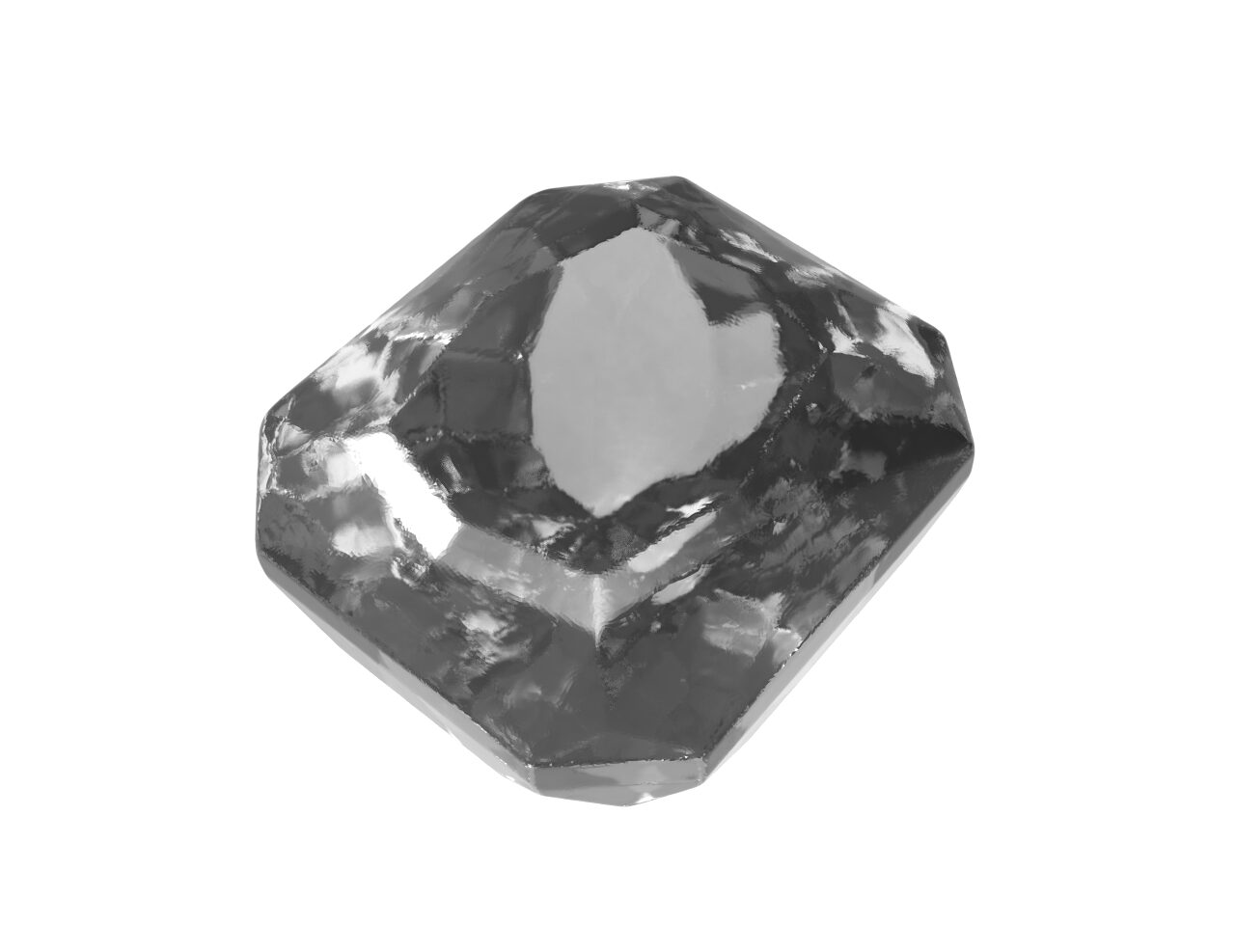

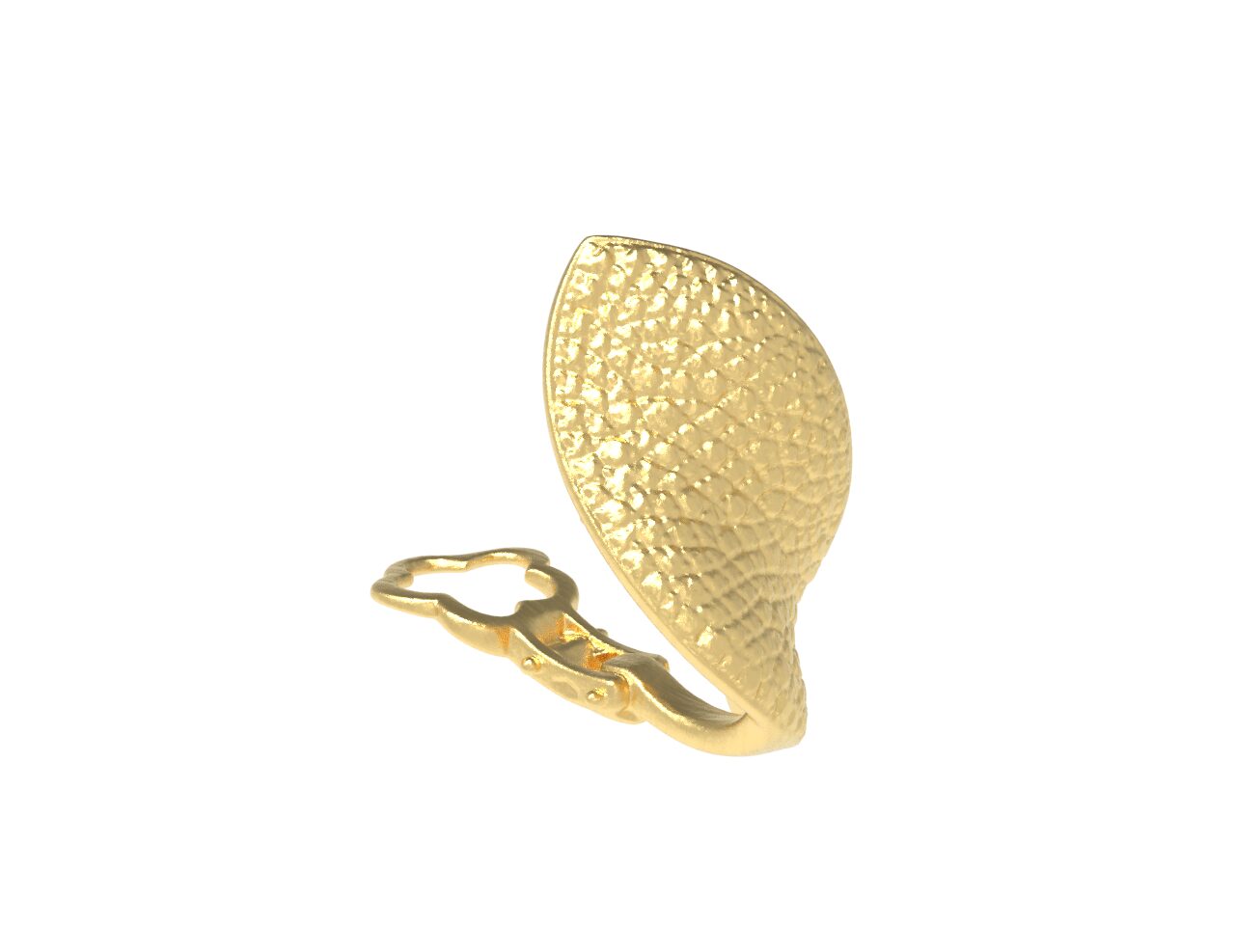

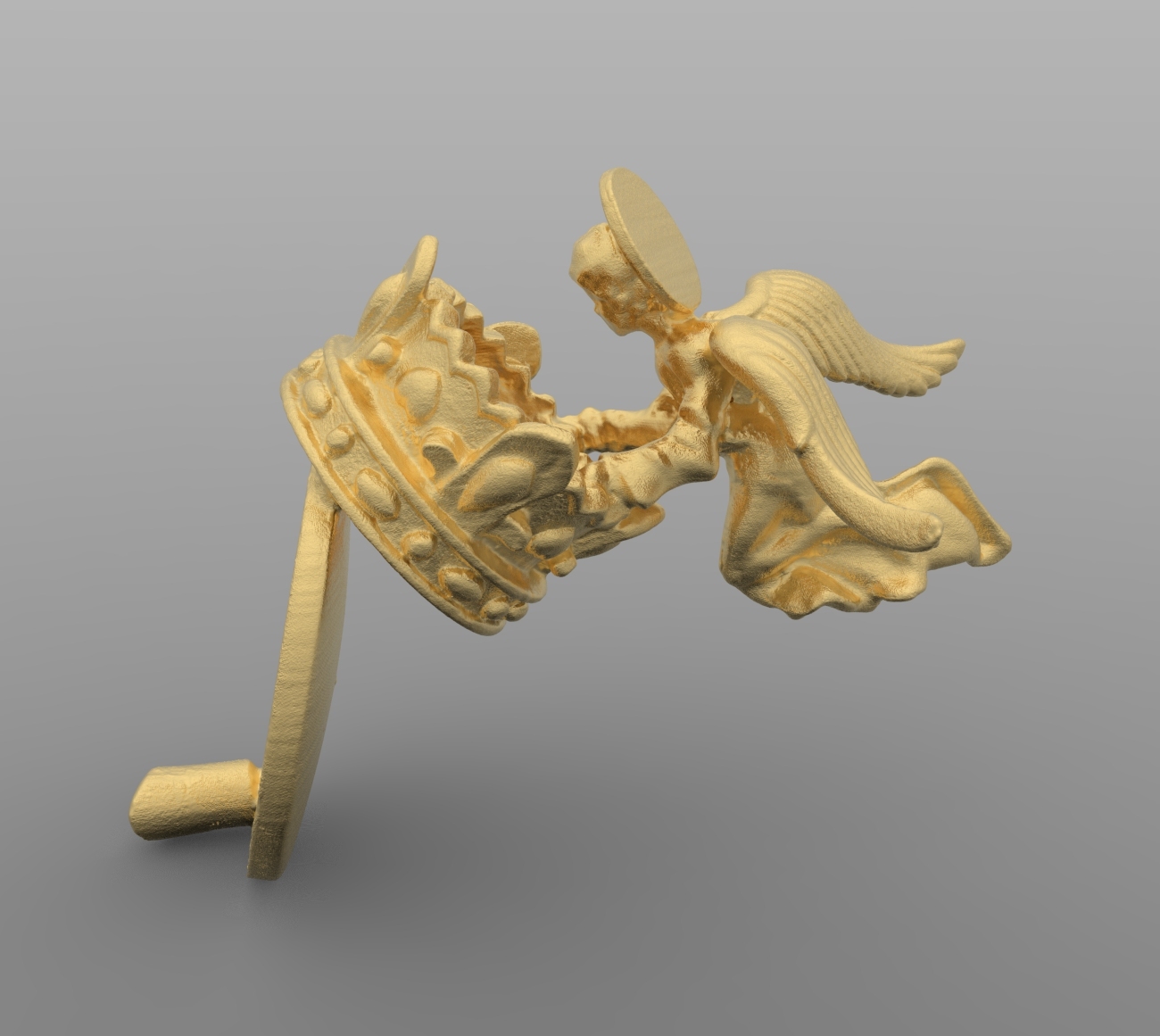

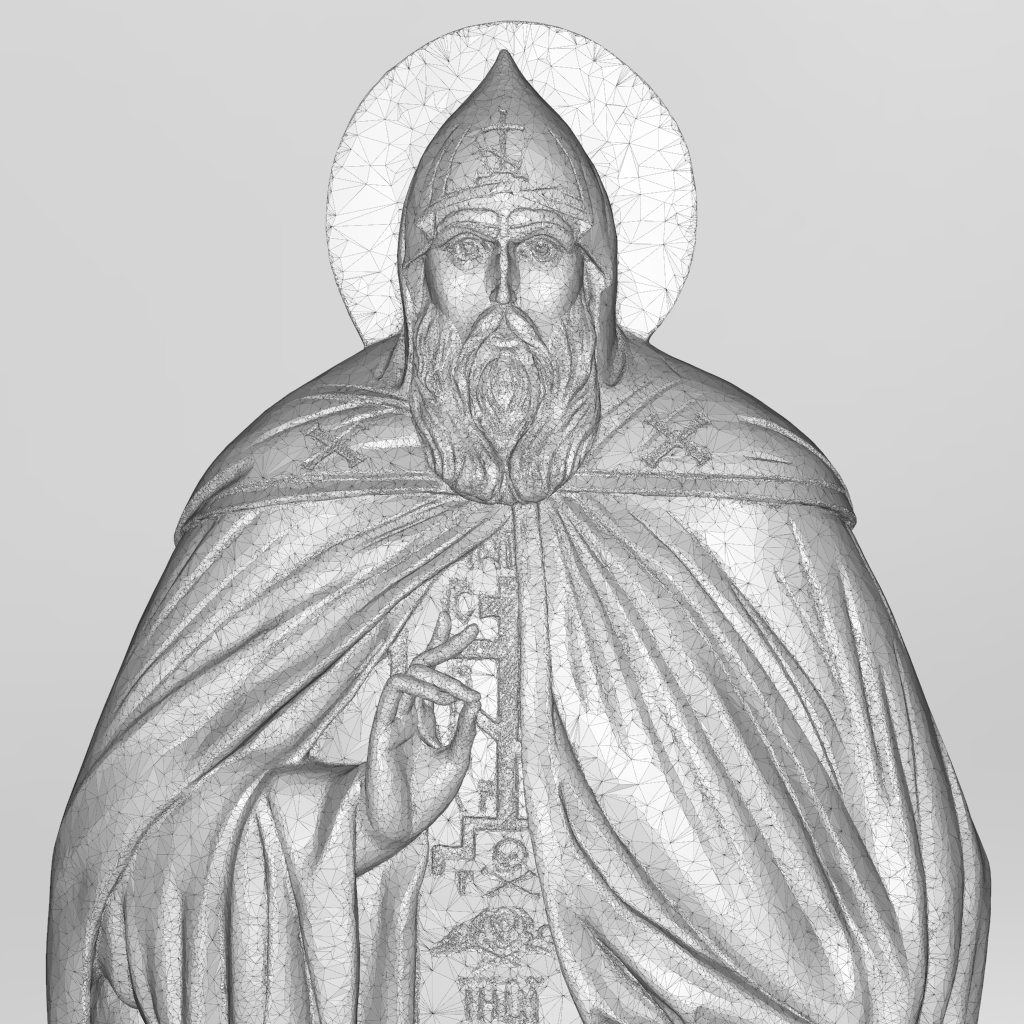

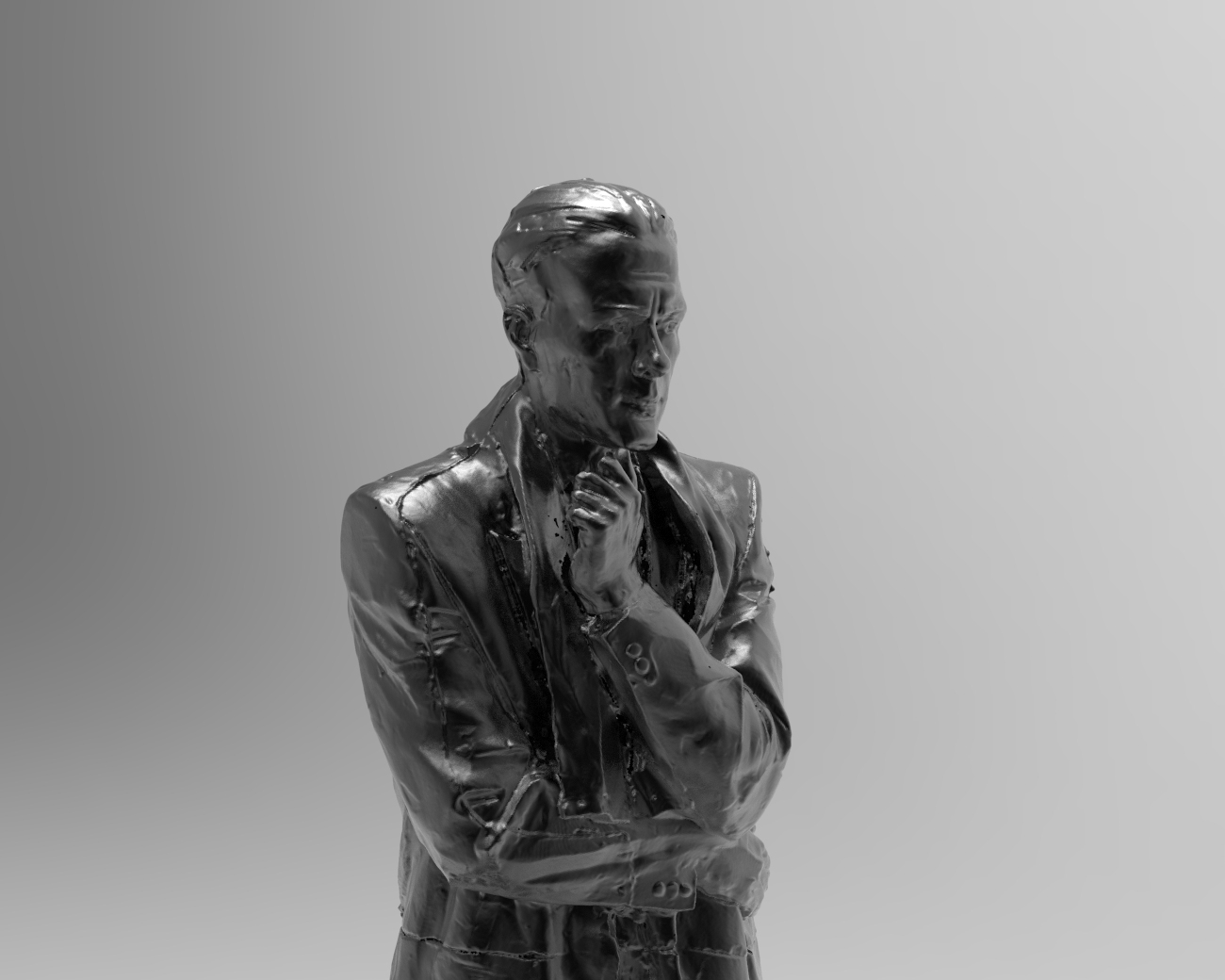

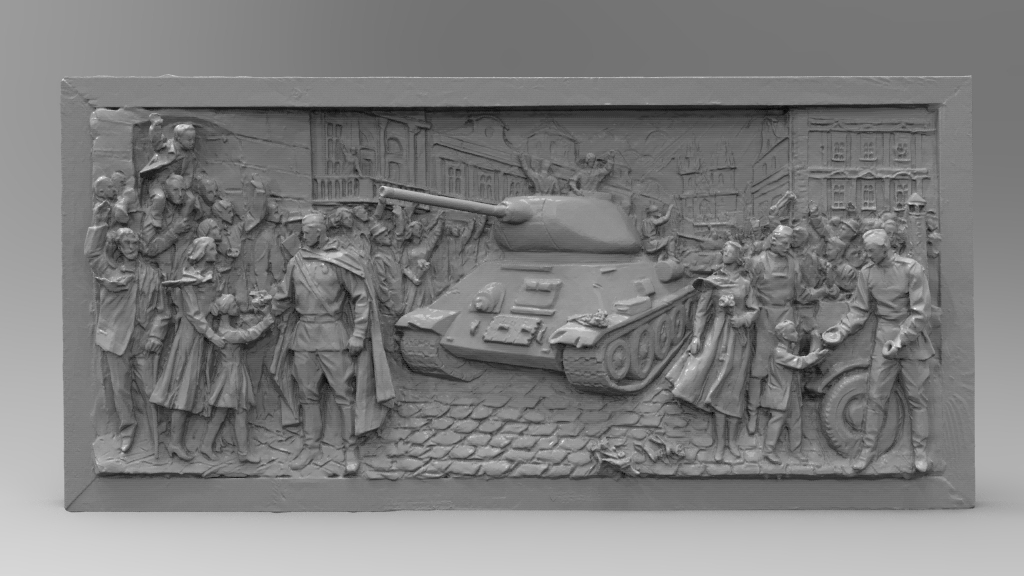

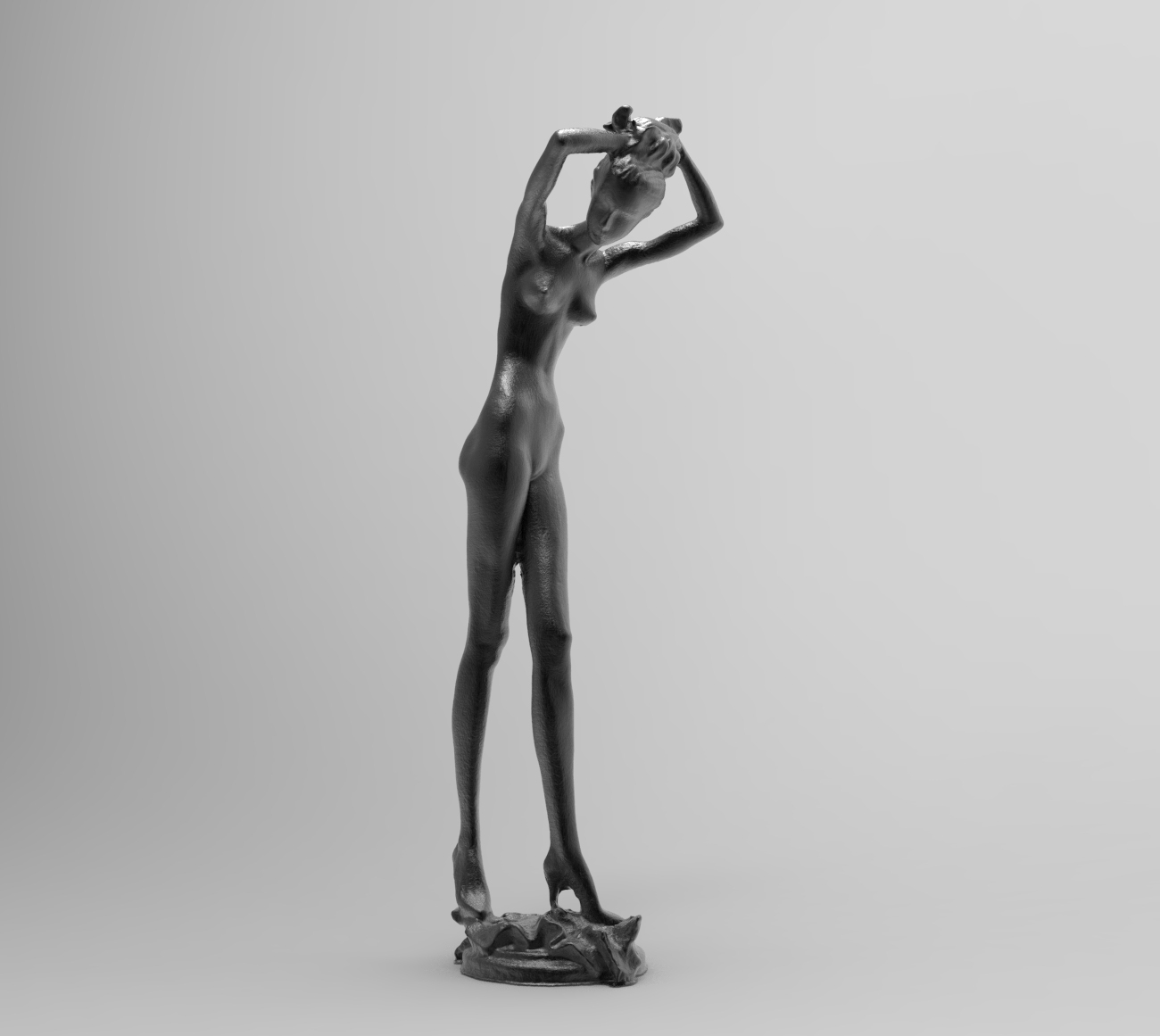

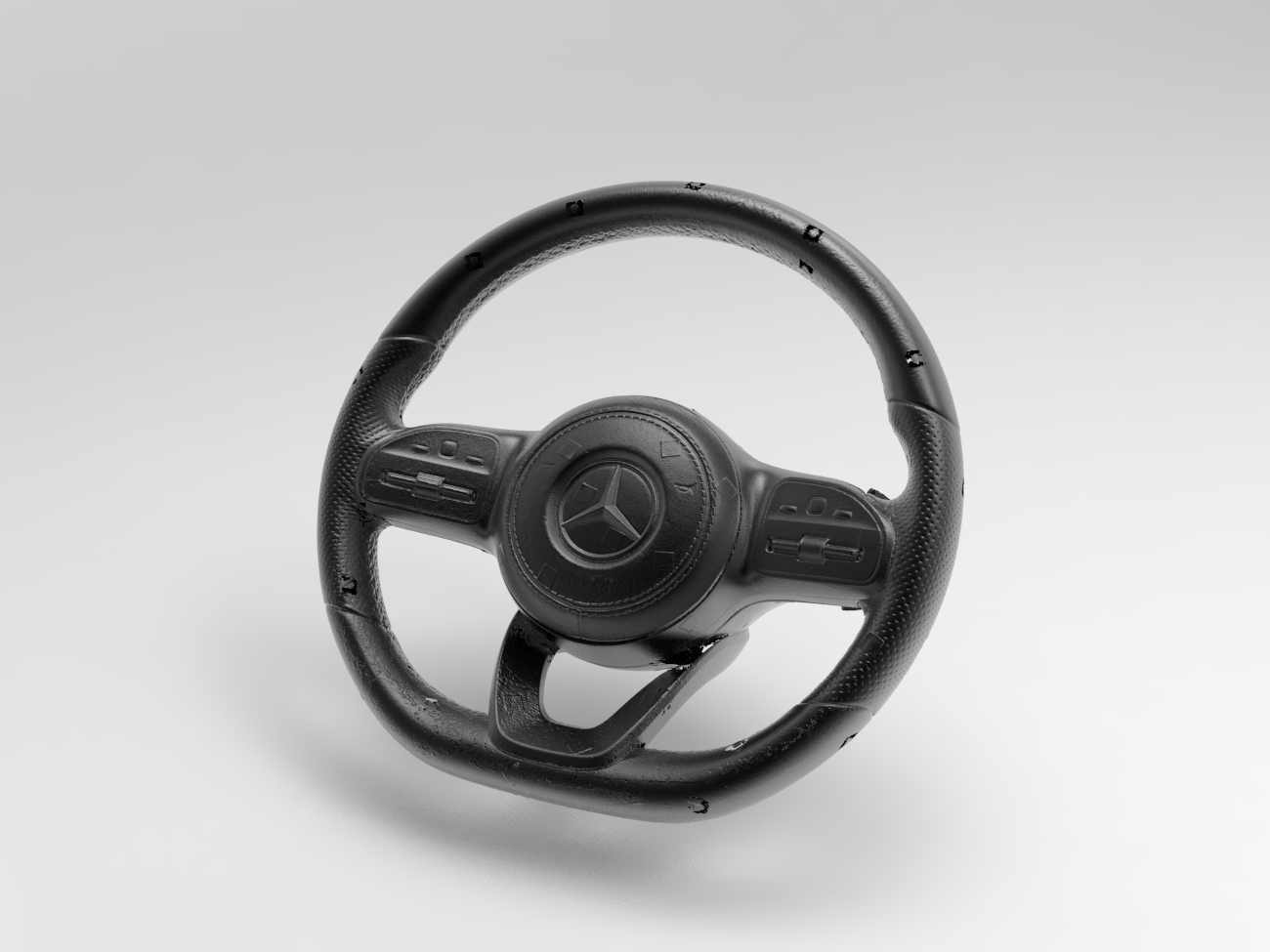

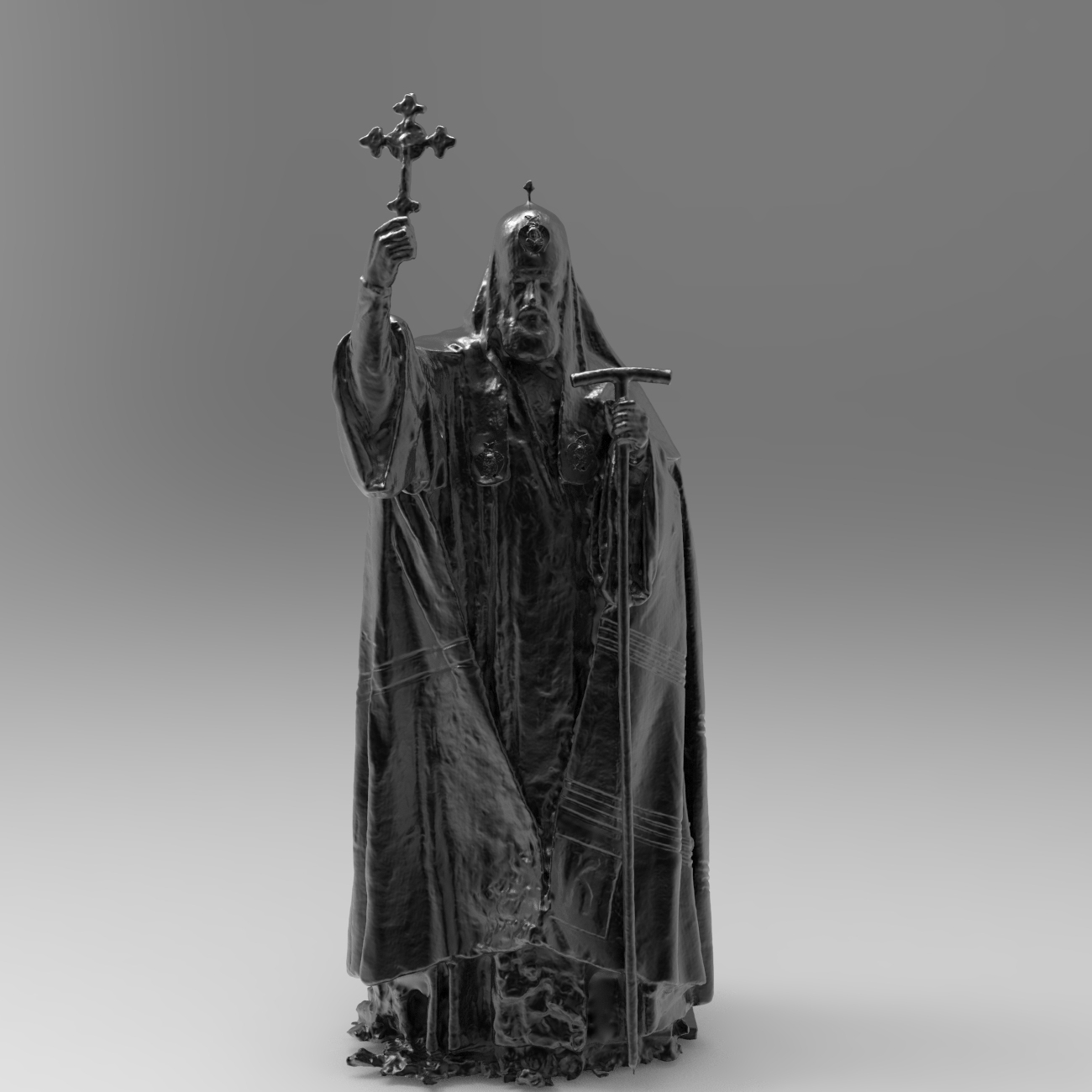

| Художественные объекты Оцифровка скульптур, арт-объектов, исторических предметов для масштабирования, тиражирования или цифрового архива. | Автомобиль и тюнинг Сканирование кузовных элементов, деталей интерьера, посадочных мест для разработки кастомных и адаптированных компонентов. | Промышленные объекты Сканирование узлов, агрегатов и оборудования на производстве. Получение данных без демонтажа — прямо в цеху или на объекте. |
Оборудование
Выбираем сканер под задачу

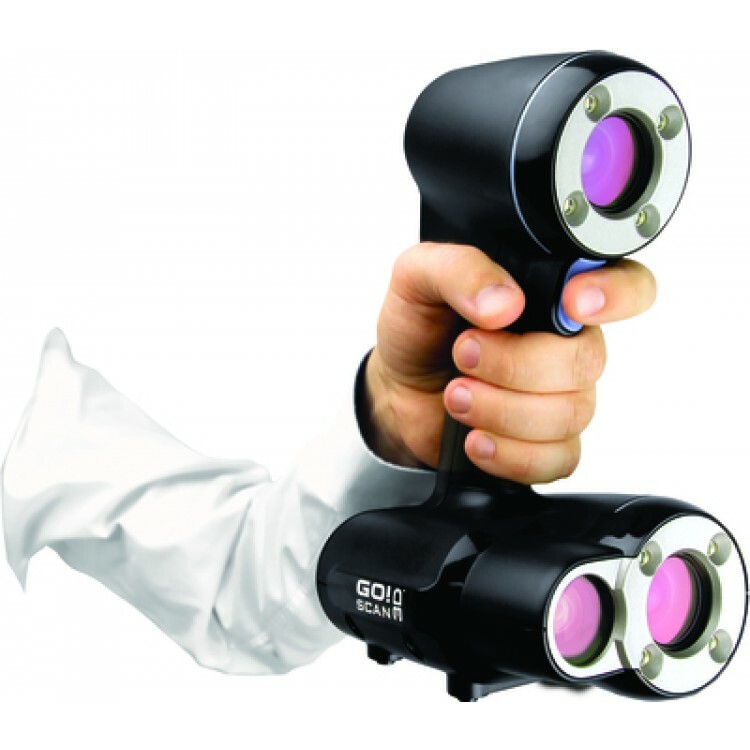

| У нас два типа сканеров — для разных задач. Ручной лазерный подходит для крупных деталей и выездных работ, стационарный даёт максимальную точность для малых объектов. Нужен выезд к вам? Выезжаем с ручным сканером на производство, в цех или на объект по всей России. Сканируем без демонтажа оборудования. Обсудить выезд → | Портативный лазерный сканер Scanform L5 — реверс-инжиниринг и крупные детали Точностьдо 0.05 мм Размер объектовот 50 мм до нескольких метров Выездда — по всей России Результатоблако точек + mesh Подходит дляреверс-инжиниринг, детали, тюнинг Стационарный сканер высокой точности Volume Technologies Mini V2 — от микродеталей до крупных объектов Точностьдо 0.015 мм Размер объектовот 5 мм до 3 метров Выездда — возможен выезд Результатполигональная сетка (mesh) Подходит дляконтроль геометрии, высокие допуски Наземный лазерный сканер Faro Focus M70 — крупные объекты и помещения Точностьдо 1–3 мм Размер объектовот 0.6 м до 70 м Выездда — на объект или производство Результатоблако точек (point cloud) Подходит дляпромышленные объекты, здания, БИМ |
Процесс
Как проходит сканирование
| Сканирование — это только начало. После получения облака точек мы обрабатываем данные в Geomagic Design X и передаём в нужном формате или сразу строим CAD-модель. Сроки Сканирование (1–5 деталей)1 день Обработка облака точек1–2 дня CAD-модель по скану+2–5 дней Контроль геометрии1–2 дня | 1 Получаем деталь или выезжаем на объект Согласуем задачу и требования к точности. Для крупных объектов или производственного оборудования — выезжаем на место. День 1 2 Подготовка детали При необходимости наносим маркеры или матирующий спрей для сканирования блестящих и прозрачных поверхностей. День 1 3 3D-сканирование Сканируем деталь со всех сторон, получаем полигональную сетку или облако точек. Контролируем качество данных в процессе. День 1 4 Обработка данных Очищаем облако точек, устраняем артефакты, выравниваем координаты. Работаем в Geomagic Design X и Wrap. День 1–2 5 Передача результатов Передаём облако точек, полигональную сетку или CAD-модель в нужном формате. При заказе полного цикла — продолжаем разработку КД. День 2–3 |
Результат
Что вы получите

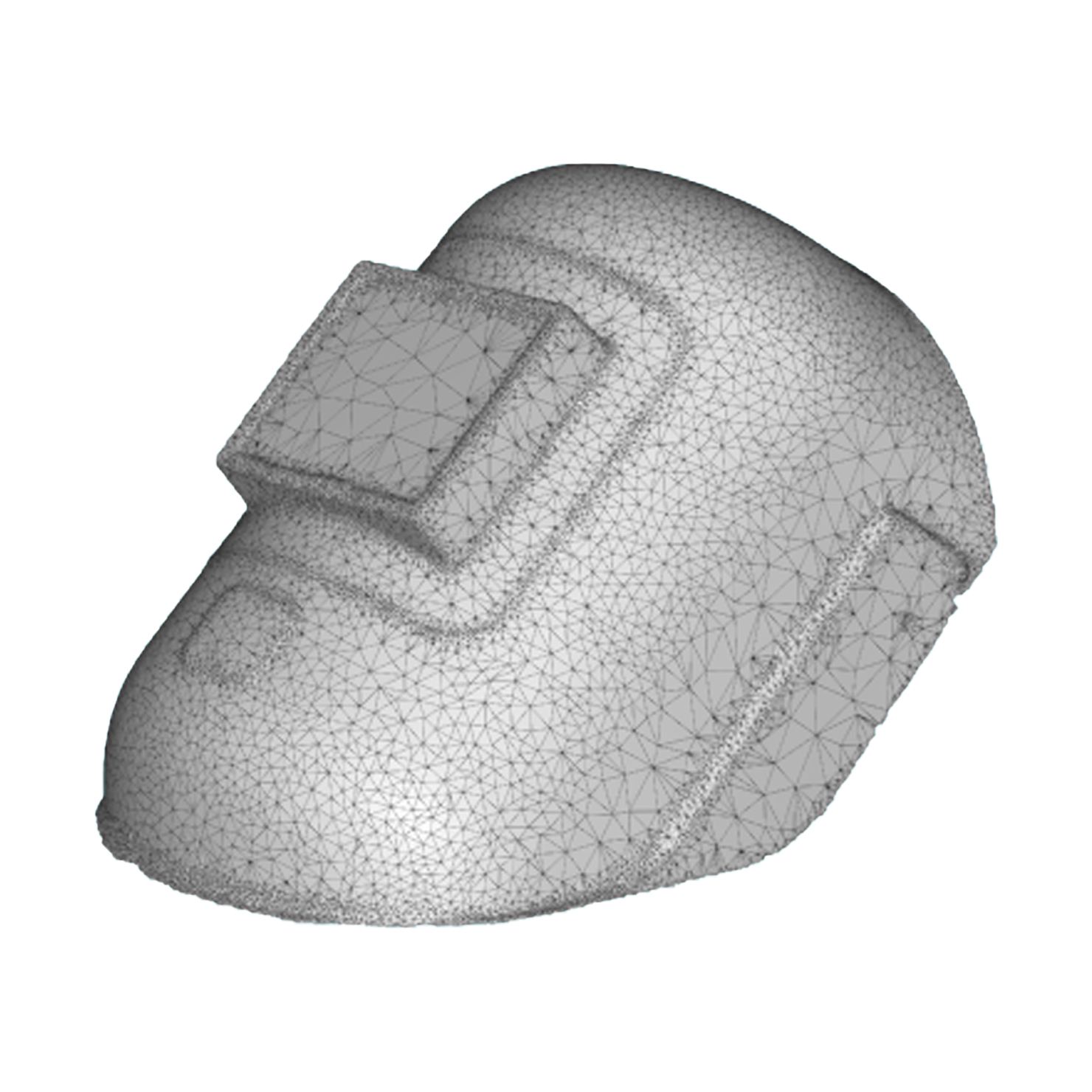

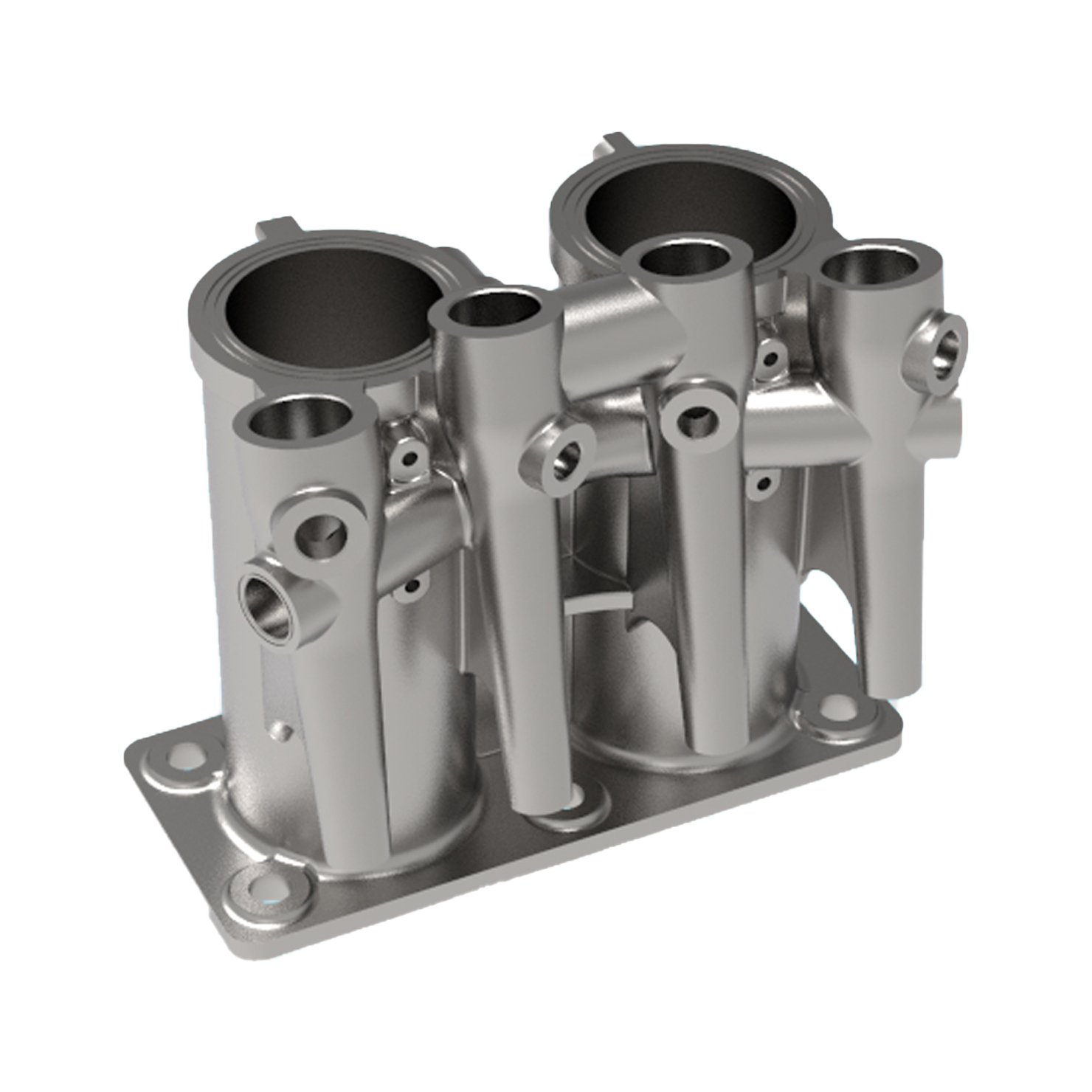

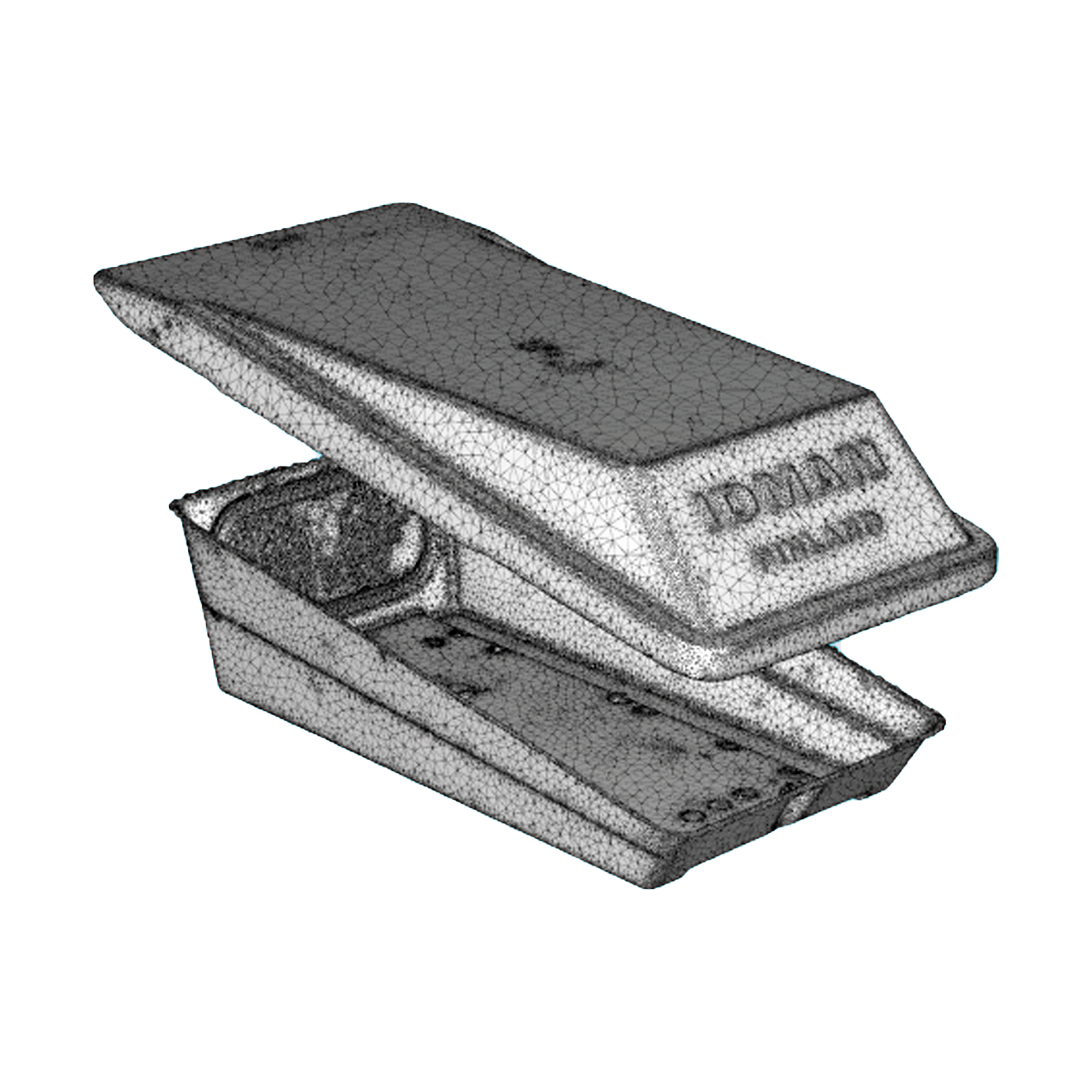

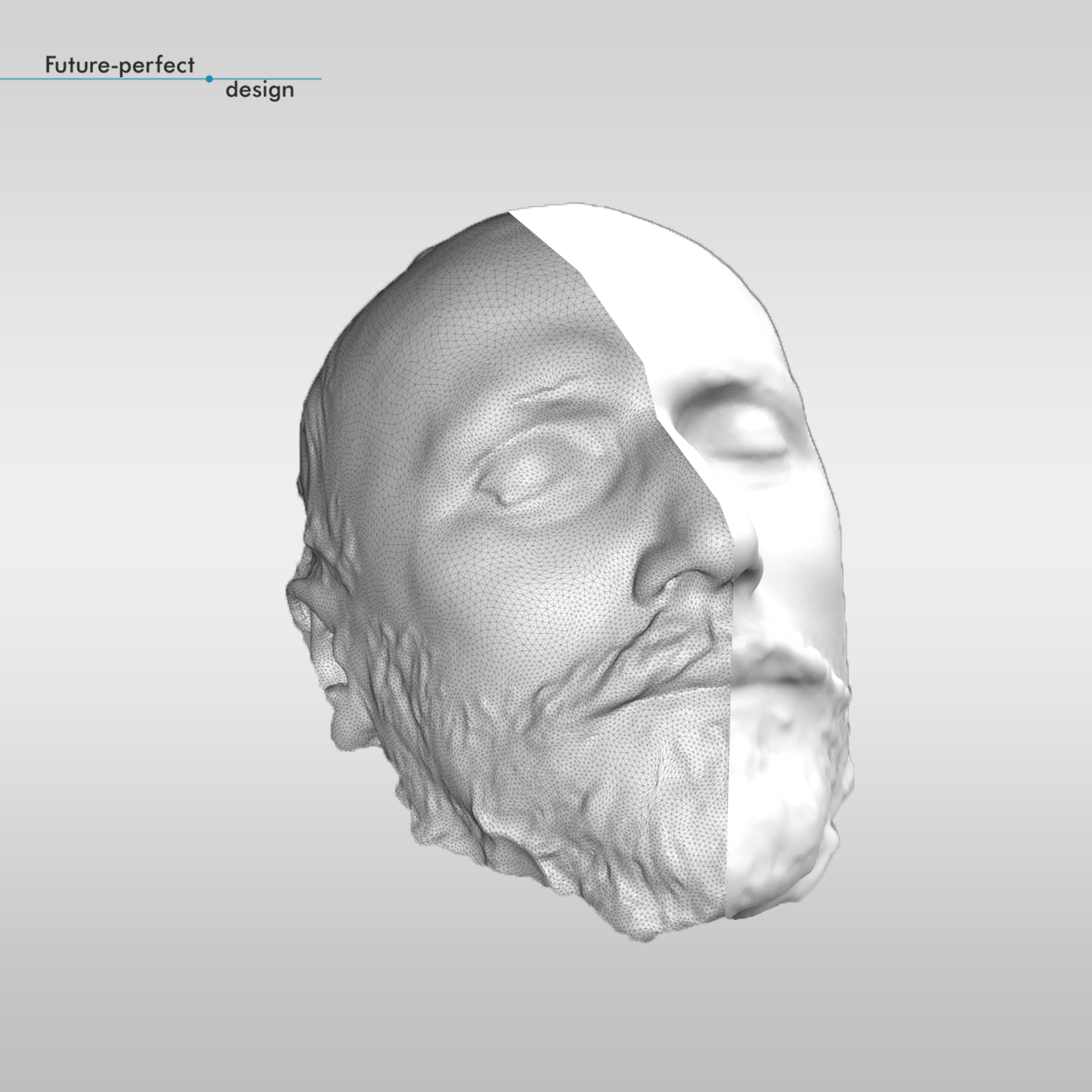

| Облако точек Точные координаты поверхности в форматах E57, PTX (Faro). Основа для BIM, контроля геометрии и архива. | Полигональная сетка (mesh) Цифровая копия поверхности детали в STL, OBJ, PLY. Готова для 3D-печати, визуализации и как основа для CAD. | CAD-модель Параметрическая 3D-модель в STEP, Siemens NX, CATIA и других форматах. Готова к производству и доработке. | КД по ЕСКД Чертежи, спецификации, сборочная документация для передачи в производство. При заказе полного цикла. |
Форматы данных
STL OBJ PLY E57 (Faro) STEP Parasolid Siemens NX CATIA
Пример из практики
Похожий проект
Производство · 3D-сканирование · Реверс-инжиниринг Все кейсы →

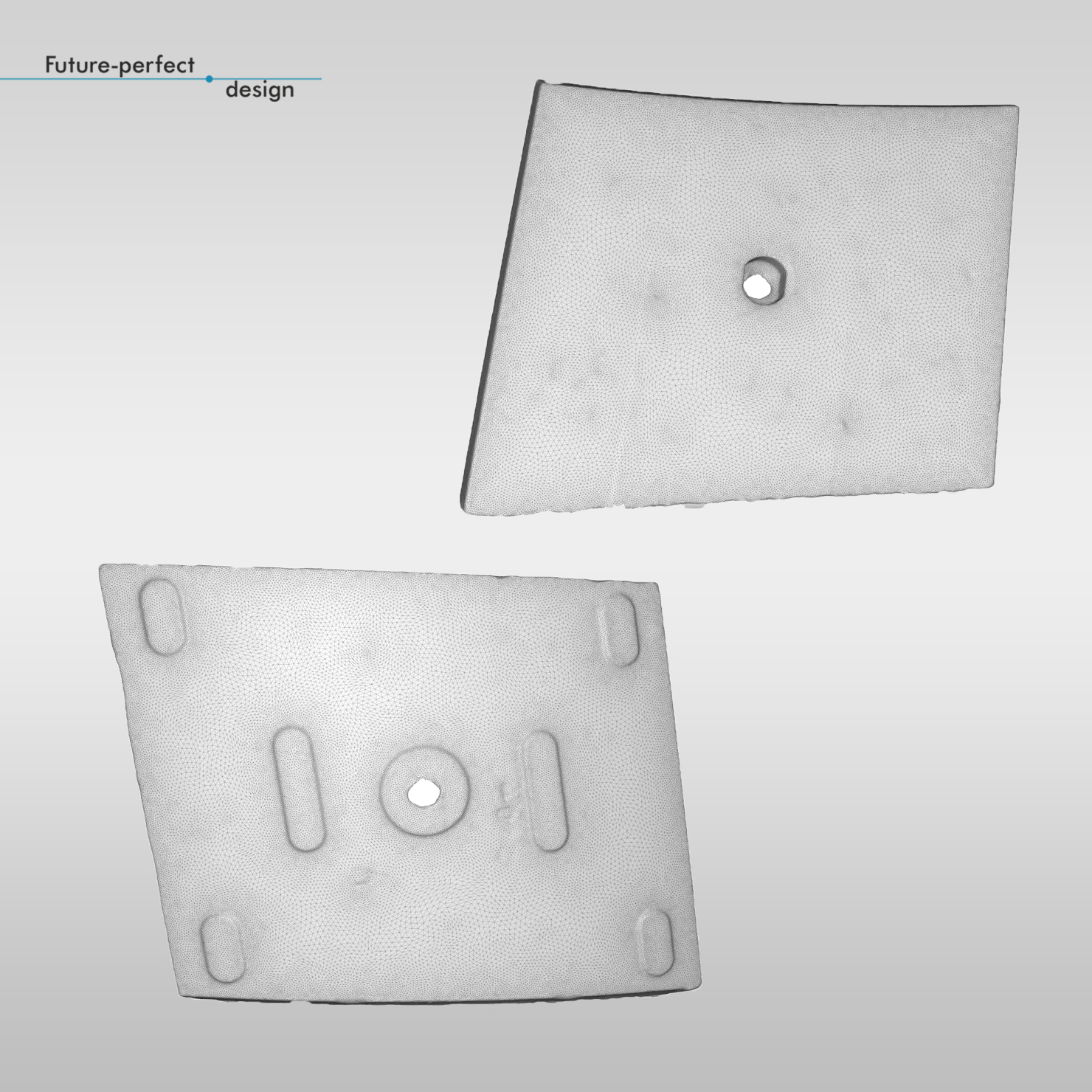

Сканирование 15 деталей бетонного завода иностранного производства
Производитель запчастей для бетонных заводов столкнулся с недоступностью импортных деталей. Отсканировали 15 деталей и узлов, провели анализ износа, создали CAD-модели. Заказчик запустил производство на собственных мощностях.
15
деталей
отсканировано
отсканировано
10
рабочих
дней
дней
20+
проектов
продолжается
продолжается
Стоимость
Ориентировочные цены на 3D-сканирование
Стоимость зависит от размера детали, сложности геометрии и требуемой точности. Пришлите описание — рассчитаем за 1 день.
| Сканирование детали от 5 000 ₽ за деталь
| Сканирование + CAD от 20 000 ₽ за деталь
| Выезд на объект по запросу Москва и регионы
|
⚠️ Цены ориентировочные. Точная стоимость рассчитывается индивидуально. Скидки при заказе от 5 деталей и при заказе полного цикла (сканирование + КД).
Вопросы и ответы
Частые вопросы
Какие детали можно сканировать?
Практически любые — металлические, пластиковые, резиновые, деревянные, гипсовые. Сложность возникает с прозрачными и зеркальными поверхностями — для них используем матирующий спрей. Размер — от нескольких сантиметров до нескольких метров (ручным сканером).
Нужно ли привозить деталь к вам?
Небольшие детали удобнее привезти или отправить — это быстрее и дешевле. Для крупных объектов, производственного оборудования или деталей которые нельзя демонтировать — выезжаем к вам. Работаем по всей России.
Что получу в результате — просто скан или CAD-модель?
Зависит от задачи. Если нужно только отсканировать — передаём облако точек или STL-файл. Если нужна CAD-модель и КД — строим параметрическую модель и разрабатываем чертежи на основе скана. Полный цикл выгоднее по цене чем заказывать отдельно.
Какая точность достижима при сканировании?
Портативным лазерным сканером Scanform L5 — до 0.05 мм, что достаточно для большинства задач реверс-инжиниринга. Стационарным сканером — до 0.015 мм, для деталей с жёсткими допусками. Точность подбираем под ваши требования и бюджет.
Сколько времени займёт сканирование?
Сканирование одной небольшой детали — 1–4 часа включая подготовку. Партия из 5–10 деталей — 1 рабочий день. Обработка данных и создание CAD-модели — дополнительно 2–5 дней в зависимости от сложности.
